Circuits intégrés et Systèmes sur Puce (SoC)

1. Rappels de Première

1.1. Composition d'un ordinateur

Nous avons vu en Première que l'évolution de l'architecture des ordinateurs a abouti à l'architecture de Von Neumann.

Cette architecture possède les composants suivants :

Mémoire
Mémoire de masse (disque dur, SSD)
Mémoire vive (RAM)
Processeur (CPU)
Carte graphique (GPU) (optionnel)
Périphériques d'entrée
Souris, clavier, microphone
Périphériques de sortie
Écran, haut-parleurs

Tous ces composants sont reliés par des bus (dans le cas d'un ordinateur de bureau, il s'agit de pistes sur la carte mère et de câbles).

1.2. Évolution de la taille des ordinateurs

1945 - ENIAC : Le premier ordinateur électronique programmable faisait 167 m² et pesait 30 tonnes.

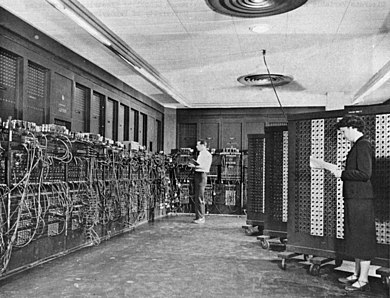

ENIAC L'ENIAC en 1945 (Source : Wikipédia)

1981 - IBM PC 5150 : Le premier ordinateur personnel grand public, tenant sur un bureau.

L'IBM PC 5150 (Source : Wikipédia)

Aujourd'hui : Ordinateurs portables, tablettes, smartphones... La puissance de l'ENIAC tient désormais dans une puce de quelques millimètres carrés.

1.3. Évolution de la puissance : la loi de Moore

Gordon E. Moore, cofondateur d'Intel en 1968, a formulé en 1965 une observation empirique devenue célèbre :

Loi de Moore : À coût constant, le nombre de transistors dans un microprocesseur double environ tous les deux ans.

Cette loi s'est vérifiée pendant plus de 50 ans, permettant une croissance exponentielle de la puissance de calcul.

Limites physiques :

La miniaturisation des transistors atteint ses limites physiques : - En 2024, les processeurs les plus avancés utilisent une gravure en 3 nm (environ 15 atomes de silicium) - Les effets quantiques (effet tunnel) deviennent problématiques en dessous de 5 nm - La dissipation thermique devient un défi majeur

Évolution des stratégies :

Face à ces limites, les fabricants adoptent de nouvelles approches : - Augmentation du nombre de cœurs : Les processeurs modernes ont 8, 16, voire 24 cœurs - Architectures hybrides : Mélange de cœurs performants et de cœurs économes (big.LITTLE, Intel Hybrid) - Accélérateurs spécialisés : NPU pour l'IA, GPU pour le calcul parallèle

Processeur	Année	Transistors	Gravure	Cœurs
Intel 4004	1971	2 300	10 µm	1
Intel Pentium	1993	3,1 millions	800 nm	1
Intel Core 2	2006	291 millions	65 nm	2
Apple M1	2020	16 milliards	5 nm	8
Apple M3 Pro	2023	37 milliards	3 nm	12

2. Systèmes sur Puce (SoC)

2.1. Définition

Un SoC (System on Chip ou Système sur Puce) est un circuit intégré qui regroupe sur une seule puce tous les composants essentiels d'un système informatique :

Processeur (CPU)
Processeur graphique (GPU)
Mémoire cache
Contrôleur mémoire
Contrôleurs d'entrées/sorties
Parfois : modem, NPU (Neural Processing Unit), DSP...

2.2. Avantages des SoC

Avantage	Explication
Compacité	Tous les composants sur une seule puce
Consommation réduite	Moins de distance entre composants = moins d'énergie
Performance	Communication ultra-rapide entre composants
Coût	Production en masse moins chère
Fiabilité	Moins de connexions = moins de points de défaillance

2.3. Inconvénients des SoC

Inconvénient	Explication
Non évolutif	Impossible de remplacer un composant individuellement
Obsolescence	Le système entier devient obsolète si un composant est dépassé
Réparation	En cas de panne, tout le SoC doit être remplacé
Recyclage	Difficile de séparer les différents matériaux

2.4. Exemples de SoC

Smartphones : Apple A17 Pro (iPhone), Qualcomm Snapdragon 8 Gen 3 (Android)
Ordinateurs : Apple M3 (Mac), Qualcomm Snapdragon X Elite (PC Windows)
Objets connectés : ESP32, Raspberry Pi Pico
Consoles : AMD APU (PS5, Xbox Series X)

Raspberry Pi : un micro-ordinateur basé sur un SoC ARM (Source : Wikipédia)

3. Architectures ARM vs x86

3.1. Deux philosophies différentes

Caractéristique	x86/x64 (Intel, AMD)	ARM
Philosophie	CISC (Complex Instruction Set)	RISC (Reduced Instruction Set)
Instructions	Nombreuses et complexes	Peu nombreuses et simples
Consommation	Élevée	Faible
Performance brute	Très élevée	Élevée (en progression)
Utilisation	PC, serveurs	Smartphones, tablettes, embarqué

3.2. Convergence récente

Depuis 2020, la frontière s'estompe : - Apple Silicon (M1, M2, M3) : Architecture ARM rivalisant avec x86 sur ordinateurs - Windows on ARM : Support des applications x86 par émulation - Serveurs ARM : Amazon Graviton, Ampere Altra

3.3. RISC-V : l'architecture libre

RISC-V est une architecture de processeur open source : - Pas de royalties à payer - Personnalisable selon les besoins - Adoptée par de nombreux fabricants (SiFive, Alibaba, Google) - Présente dans certains objets connectés et microcontrôleurs

4. Systèmes embarqués et IoT

4.1. Définition

Un système embarqué est un système informatique dédié à une tâche spécifique, intégré dans un appareil plus large. Il se caractérise par :

Ressources limitées (mémoire, puissance)
Contraintes temps réel
Faible consommation énergétique
Fiabilité élevée

4.2. Exemples de systèmes embarqués

Domaine	Exemples
Transport	ABS, ESP, GPS, pilote automatique
Médical	Pacemaker, pompe à insuline, IRM
Domotique	Thermostat connecté, serrure intelligente
Industrie	Automates programmables, robots

4.3. Internet des Objets (IoT)

L'IoT (Internet of Things) désigne l'interconnexion d'objets du quotidien via Internet :

Capteurs : température, humidité, mouvement, luminosité
Actionneurs : moteurs, LED, relais
Communication : Wi-Fi, Bluetooth, LoRa, Zigbee
Cloud : stockage et traitement des données

Enjeux de l'IoT : - Sécurité (objets souvent vulnérables) - Vie privée (collecte massive de données) - Interopérabilité (standards multiples) - Consommation énergétique

5. Impact environnemental

5.1. Fabrication

La production des SoC a un impact environnemental significatif : - Terres rares : extraction polluante et énergivore - Eau ultra-pure : des millions de litres par jour pour une usine - Énergie : fabrication très consommatrice

5.2. Obsolescence

Les SoC contribuent à l'obsolescence programmée : - Impossibilité de mise à niveau - Arrêt des mises à jour logicielles - Incompatibilité avec les nouveaux standards

5.3. Recyclage

Le recyclage des composants électroniques reste un défi : - Mélange de matériaux difficile à séparer - Présence de substances toxiques - Faible taux de recyclage effectif (< 20% mondial)

Initiatives positives : - Indices de réparabilité obligatoires (France) - Droit à la réparation (Union Européenne) - Éco-conception des produits

Synthèse

┌─────────────────────────────────────────────────────────────┐
│                    SYSTÈME SUR PUCE (SoC)                   │
├─────────────────────────────────────────────────────────────┤
│  ┌─────────┐  ┌─────────┐  ┌─────────┐  ┌─────────────────┐ │
│  │   CPU   │  │   GPU   │  │   NPU   │  │  Contrôleurs    │ │
│  │ (ARM/   │  │         │  │  (IA)   │  │  (USB, PCIe,    │ │
│  │  x86)   │  │         │  │         │  │   Wi-Fi, etc.)  │ │
│  └─────────┘  └─────────┘  └─────────┘  └─────────────────┘ │
│  ┌─────────────────────────────────────────────────────────┐│
│  │                    Mémoire Cache                        ││
│  └─────────────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────────────┐│
│  │              Bus interne haute vitesse                  ││
│  └─────────────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────────────┘
              │                              │
              ▼                              ▼
        ┌──────────┐                  ┌──────────────┐
        │   RAM    │                  │   Stockage   │
        │(externe) │                  │   (SSD/eMMC) │
        └──────────┘                  └──────────────┘

Points clés à retenir :

Un SoC intègre tous les composants d'un ordinateur sur une seule puce
Les architectures ARM dominent le mobile grâce à leur efficacité énergétique
Les architectures x86 restent dominantes sur PC et serveurs (mais ARM progresse)
RISC-V est une alternative open source prometteuse
Les systèmes embarqués et l'IoT utilisent massivement les SoC
L'impact environnemental est un enjeu majeur de l'industrie des semi-conducteurs
